Assembly

汇编语言（Assembly Language）是一种低级程序设计语言，它使用助记符来代替机器语言的二进制代码，是机器语言与高级语言之间的桥梁。

基础知识

汇编语言的组成

汇编语言有3类指令组成。

• 汇编指令：机器码的助记符，有对应的机器码。
• 伪指令：没有对应的机器码，由编译器执行，计算机并不执行。
• 其他符号：如+、-、*、/等，由编译器识别，没有对应的机器码。

CPU对存储器的读写

cpu需对外部器件进行下面3类信息交互。

• 存储单元的地址（地址信息）
• 器件的选择，读或写的命令（控制信息）
• 读或写的数据（数据信息）

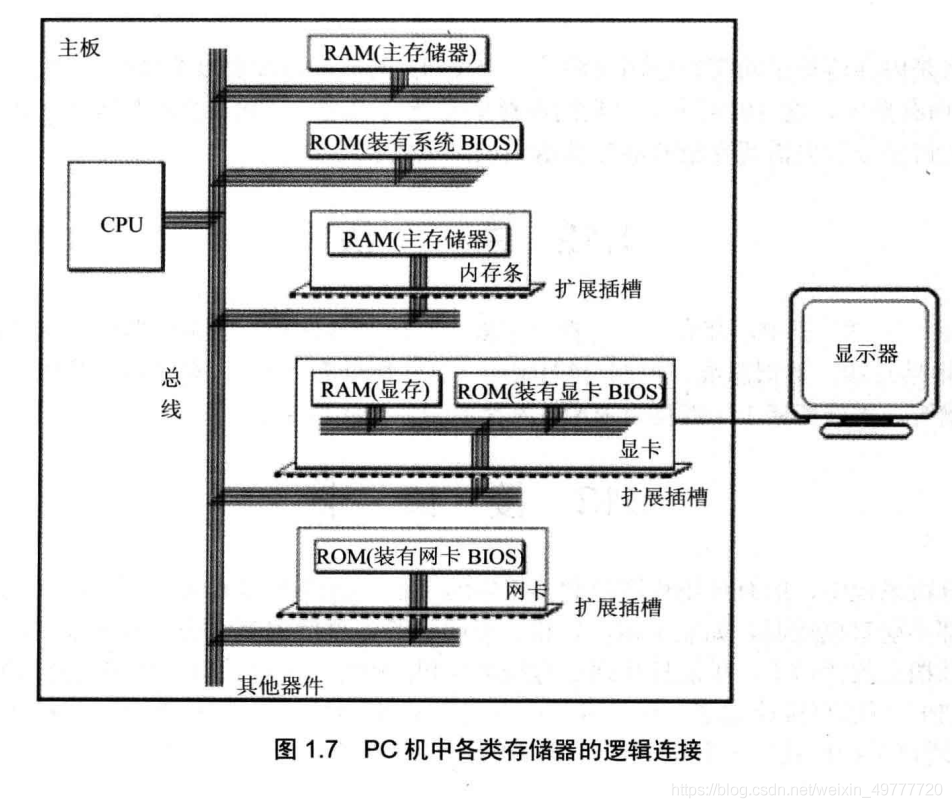

各类存储器芯片

随机存储器（RAM）：可读可写，必须带点存储，断电内容丢失。

只读存储器（ROM）：只读不写。

内存地址空间

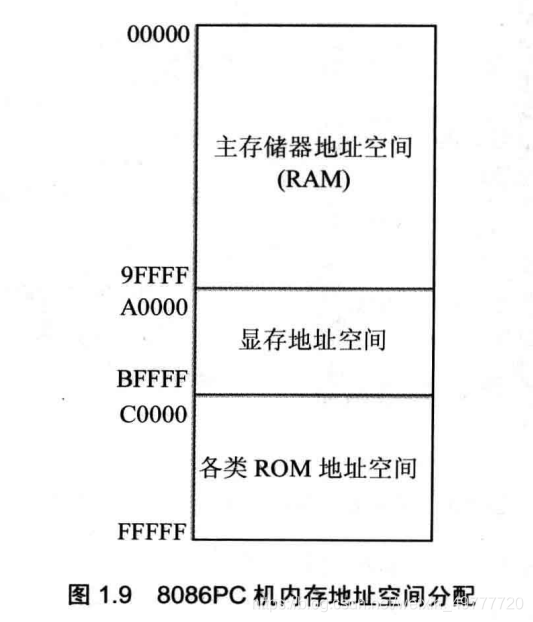

这里以8086PC机内存地址空间分配为例

这幅图意思是从地址0 9FFFF的内存单元中读取数据，实际上是读取主随机存储器中的数据；向地址A0000 BFFFF的内存单元中写数据，就是向显存中写数据，这些数据会被显卡输出到显示器上；我们向地址C0000 BFFFF的内存单元中写数据的操作是无效的，因为这等于改写只读存储器中的内容。

8086CPU物理地址

物理地址=段地址*16+偏移地址

基础地址=段地址*16

物理地址=基础地址+偏移地址

8086CPU读取信息位置=CS*16+IP

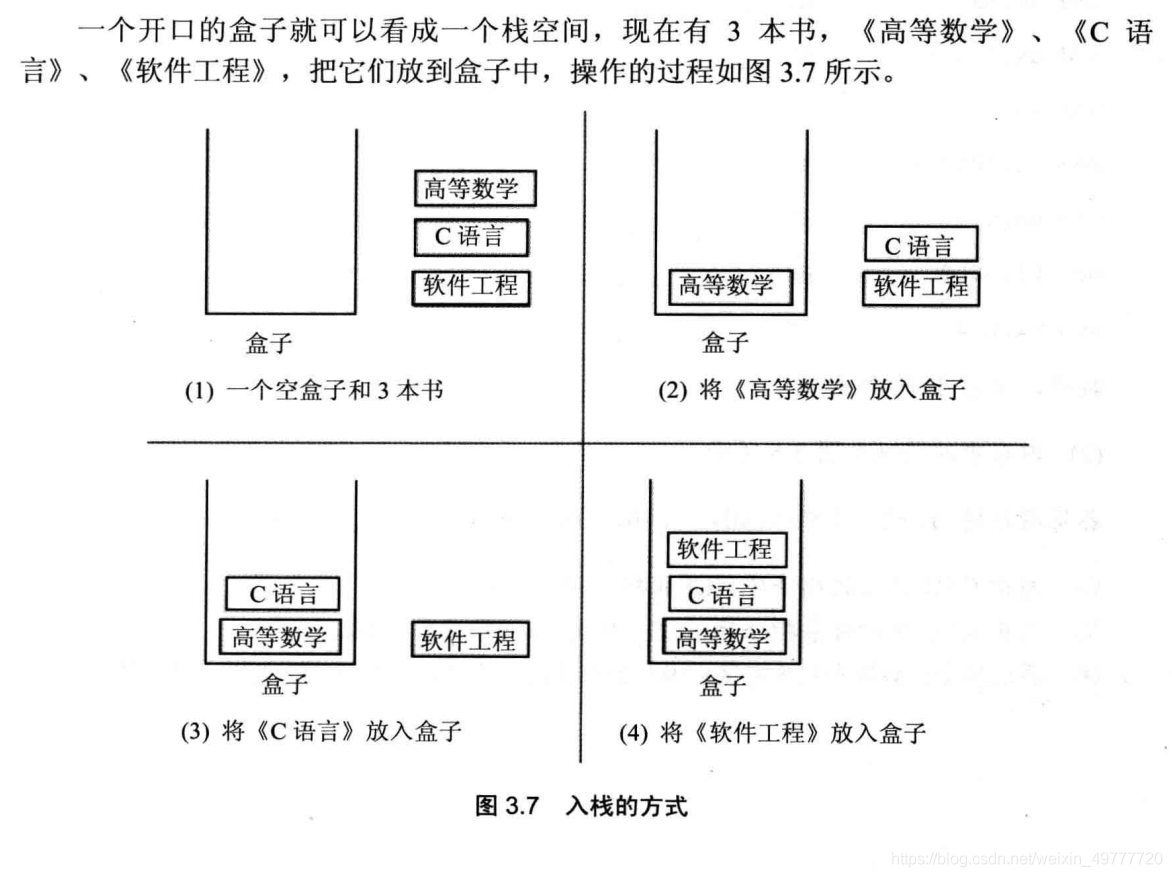

栈

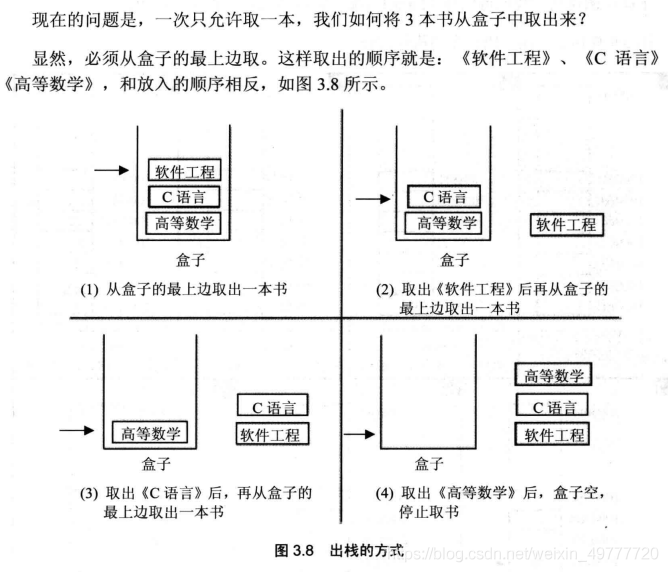

关于栈的特性没有比这个更形象了。

栈是人为定义的，不是CPU自然存在的内存，我们可以通过定义SS、SP的值来定义栈的范围。

CPU关于栈的机制

入栈命令：push ax（将ax表示的数据送入栈中）

出栈命令：pop ax（将栈顶的数据送入ax中）

CPU中SS、SP提供栈的机制:

• SS:SS是段寄存器，他提供栈的段地址。
• SP:SP是寄存器，提供栈的偏移地址。
• SS:SP始终指向栈顶元素。

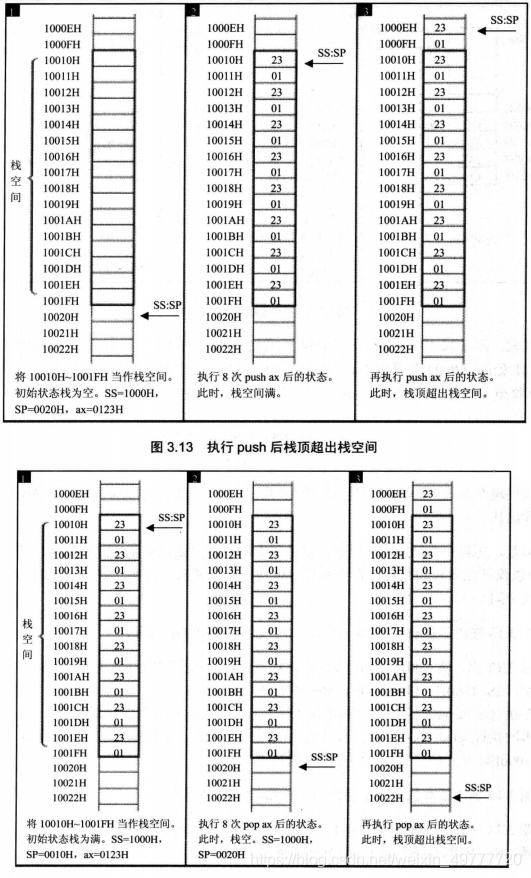

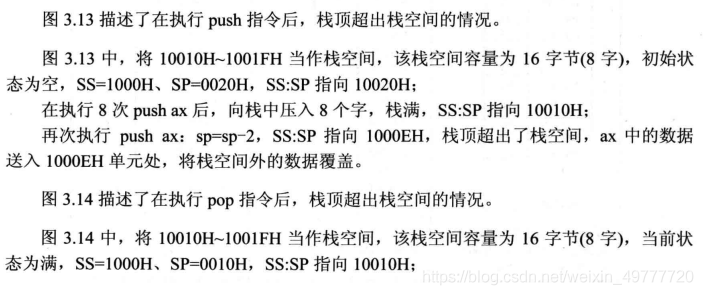

栈顶超界

栈顶超界是很危险的，他会毁坏其他数据，因此在编程是要小心，不要超出栈的范围。

寻址方式

• [data]
• [bx]
• [bx+data] 类似一维数组
• [bx+si]
• [bx+si+data] 类似二维数组

数据长度

在有寄存器名字时，看寄存器名字。

在没有寄存起名字时 用word ptr表示字(16位)单元，用byte ptr表示字节(8位)单元。

push pop只进行字操作。

寄存器

各个寄存器

cs:ip:决定cpu读取命令物理地址。

ss:sp:始终指向栈顶，决定栈的机制。

ds：决定cpu读取数据的基础地址。

loop cx：loop命令循环次数取决于cx。

dx：可作为累加寄存器。

es：附加寄存器。

通用寄存器

8086CPU寄存器是16位的，可以存放两个字节。

• 通用寄存器（存放一般数据）：AX、BX、CX、DX。
  • AX分为AH和AL（AH和AL都是八位,AH为高位字节，AL为低位字节）其余通用寄存器以此类推。
• 段寄存器（提供段地址）：CS、DS、SS、ES
• 寄存器（提供偏移地址）：IP、SP、BP
• 与bx作用类似：SI、DI
• 标志寄存器：PSW

bx si di bp

他们可以通过[ ]表示数据。

他们可以单独出现或以 bx si，bx di，bp si，bp di这四种组合出现。

bx默认的段地址是ds。

bp默认的段地址是ss。

DS和[address]

用mov将内存单元中的内容送入寄存器中。

格式：mov 寄存器名，内存单元地址。例：mov ax,[0]

[0]表示的是偏移地址，而段地址是DS的值。

同理可以将寄存器中的值送到内存单元中

补充：改变DS值的方法

mov bx,1000H
mov ds,bx

这两条指令运行后，ds的值就改为1000H了。

[bx]

[bx]：表示的是ds:bx所表示位置的数据

SI 和 DI

与bx作用类似。

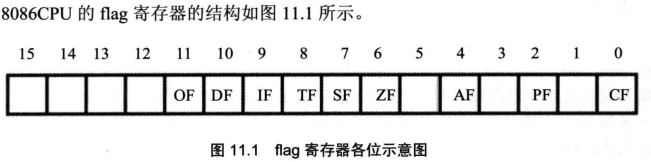

标志寄存器

他就是flag，他储存的信息被称为程序状态字(PSW)。

标志

ZF标志：零标志位，记录相关指令执行后结果是否为零，结果是零zf=1，不是零zf=0

PF标志：奇偶标志位，记录相关指令执行后结果中1的个数是否为偶数，1的个数为偶数pf=1，为奇数pf=0

SF标志：符号标志位，记录相关指令执行后结果是否为负，结果为负sf=1，非负sf=0

CF标志：进位标志位，（无符号数运算）记录运算结果的最高有效位向更高位的进位值，或借位值。

OF标志：溢出标志位，记录（有符号数）运算的结果是否发生溢出，如果发生溢出of=1，没有溢出of=0

DF标志：方向标志位，在串处理指令中，控制si，di增减。df=0 每次操作后si di递增，df=1 每次操作后si di递减

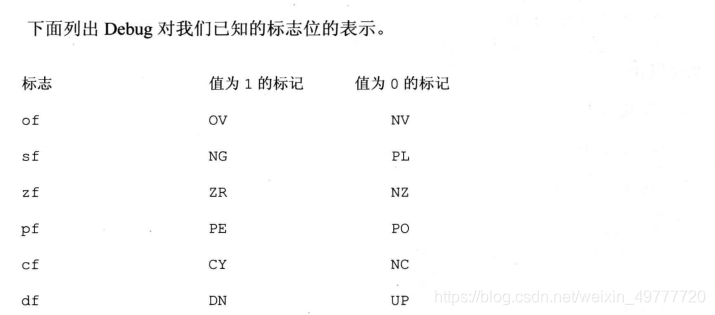

标志存储器Debug中表示

指令

mov指令

mov 寄存器，数据
mov 寄存器，寄存器
mov 寄存器，内存单元
mov 内存单元，寄存器
mov 段寄存器，寄存器
mov 寄存器，段寄存器
mov 内存单元，段寄存器
mov 段寄存器，内存单元

add指令（加法）

add 寄存器，数据
add 寄存器，寄存器
add 寄存器，内存单元
add 内存单元，寄存器

sub指令（减法）

sub 寄存器，数据
sub 寄存器，寄存器
sub 寄存器，内存单元
sub 内存单元，寄存器

mul乘法指令

相乘的数为8位或16位

如果是8位，就放在 al 和 8位reg或内存字节单元中，结果放在ax中

如果是16位，就放在 ax 和 16位reg或内存字单元中，结果高位在dx中，低位在ax中。

格式：

mul reg/内存单元

div除法指令

除数：8位或16位，放在reg或内存单元中。

被除数：除数8位则被除数16位，在ax中存放。除数16位则被除数32位，在ax和dx中存放，dx存放高16位，ax存放低16位。

结果：除数为8位，al存商，ah存余数。除数16位，ax存商，dx存余数。

格式：

div 除数

and 指令

or指令

push指令

push 寄存器
push 段寄存器
push 内存单元

pop指令

pop 寄存器
pop段寄存器
pop内存单元

loop指令

loop：是循环的意思

loop的循环次数取决与cx的值，每循环一次cx的值减一，直到减到零为止。

在debug中用p命令可以快速完成循环

loop程序

assume cs:code
code segment
    mov cx,11

    mov ax,2
 s: add ax,ax
    loop s

    mov ax,4c00h
    int 21h
code ends
end

jmp指令

mov ax,123可以改变ax的值，同理可以改变bx,cx,dx的值，但是mov不可以改变CS、IP的值，因此用jmp命令改变CS、IP的值。

jmp 段地址:偏移地址

例一：

jmp 2AE3:3  ;执行后：CS=2AE3H,IP=0003H

例二：

;指令执行前：ax=1000H，CS=2000H，IP=0003H
jmp ax
;指令执行后：ax=1000H，CS=2000H，IP=1000H

段内近转移：-32768~32767

jmp near ptr 标号

段间转移，远转移

jmp far ptr 标号

目的地址在寄存器中

jmp reg

目的地址在数据中

jmp word ptr    ;数据地址（只取一个字，改变ip）
jmp dword ptr   ;数据地址（取两个字，高地址是cs，低地址是ip）

jcxz指令

有条件的转移指令，属于段内短转移

格式：

jcxz 标号

在cx是0的前提条件下才会执行这条指令

call指令

目的地址在指令中

段内近转移

格式：

call 标号

效果：

push ip
jmp near ptr 标号

段间转移

格式：

call far ptr 标号

效果：

push cs
push ip
jmp far ptr 标号

目的地址在寄存器中

格式：

call 16位reg

效果：

push ip
jmp 16位reg

目的地址在内存中

格式：

call word ptr 内存单元地址

效果：

push ip
jmp word ptr 内存单元地址

格式：

call dword ptr 内存单元地址

效果：

push cs
push ip

格式：

jmp dword ptr 内存单元地址

ret指令

作用：修改ip的内容，实现近转移

格式：

ret

效果：

pop ip

retf指令

作用：修改cs 和 ip 的内容，实现段转移

格式：

retf

效果：

pop ip
pop cs

adc指令

带进位加法指令，利用cf位。

格式：

adc 操作对象1，操作对象2

功能：操作对象1=操作对象1+操作对象2+cf

sbb指令

带借位减法指令，利用cf位

格式：

sbb 操作对象1，操作对象2

功能：操作对象1=操作对象1-操作对象2-cf

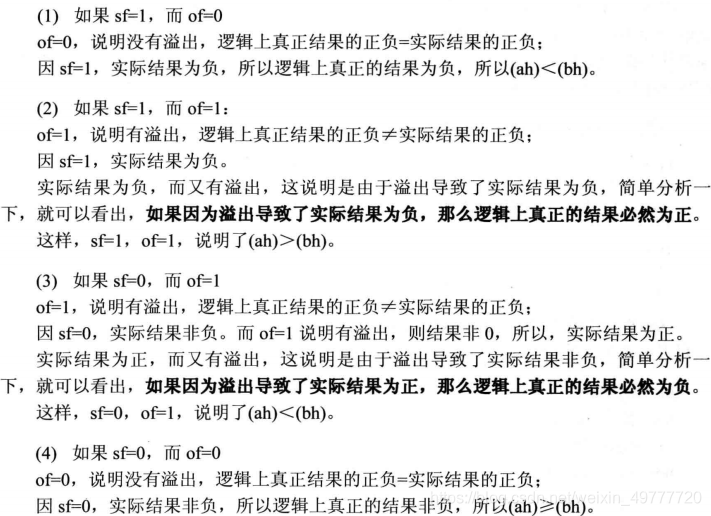

cmp指令

比较指令

格式：

cmp 操作对象1，操作对象2

功能：计算操作对象1-操作对象2 不保存结果

通过标志来判断比较结果

条件转移指令

格式：指令 标号

指令	条件
je	zf=1
jne	zf=0
jb	cf=1
jnb	cf=0
ja	cf=0 且 zf=0
jna	cf=1 或 zf=1

串传送指令

movsb

传送字节

格式：

movsb

功能：将ds：si指向的内存单元的字节送入es：di中，然后根据df的值，将si di递增或递减。

movsw

传送字

格式：

movsw

功能：将ds：si指向的内存单元的字节送入es：di中，然后根据df的值，将si di递增2或递减2。

rep指令

循环指令

格式：

rep ...

功能：循环执行后面的指令，循环次数取决于cx

cld指令

使df=0

格式：

cld

std指令

使df=1

格式：

std

pushf指令

将标志存储器数据压栈。

格式：

pushf

popf指令

将栈中数据存入标志存储器。

格式：

popf

端口读写指令

in指令

从端口读入数据

格式：

in al,60h   ;从60h端口读入一个字节。

out指令

向端口写入数据

格式：

out al,60h  ;向60h端口写入一个字节。

在in和out指令中只能用ax和al从端口读入或向端口写入数据。

对0~255以内的端口读写时，直接写端口

对256~65535的端口进行读写时，端口放在dx中

CMOS RAM：自带电源，记录时间。

shl指令

shl 是逻辑左移指令

将寄存器或内存单元中的数据向左移位

将最后移出的一位写入CF中

最低位用0补充

左移位数大于1则将移动位数存在cl中

shr指令

shr 是逻辑右移指令，他和shl作用相反

汇编程序

dosbox汇编命令

• R：查看、改变CPU寄存器的内容。
• D：查看内存中的内容。
• E：改写内存中的内容。
• U：将内存中的机器指令翻译成汇编指令。
• T：执行一条机器指令。
• A：以汇编指令的格式在内存中写入一条机器指令。

D命令

d 段地址(ds):偏移地址

汇编程序基本结构

例：

assume cs:codesg
codesg segment
    mov ax,0123h
    mov bx,0456h
    add ax,bx
    add ax,ax

    mov ax,4c00h
    int 21h
codesg ends
end

伪指令

例中有三种伪指令。

1. 他表示一个段开始，和段结束。
2. end：他是汇编程序结束的标记。
3. assume：这句含义是“假设”。用assume将有特定用途的段和相关的的段寄存器关联起来。
4. 程序返回：int 21h是程序返回。将程序返回到主程序。

XXX segment

...

XXX ends

运行一个程序

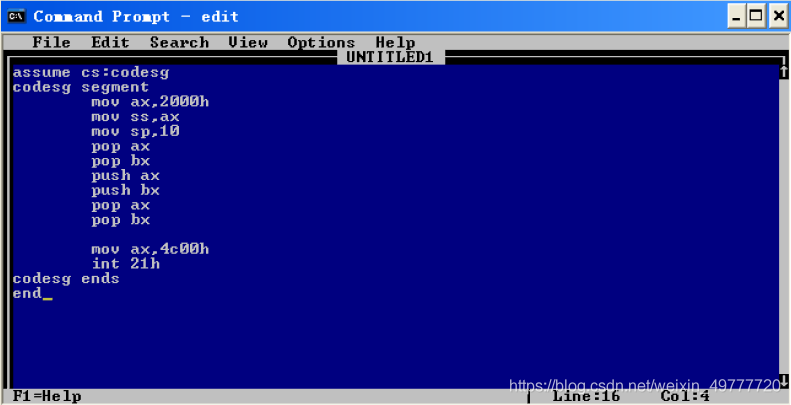

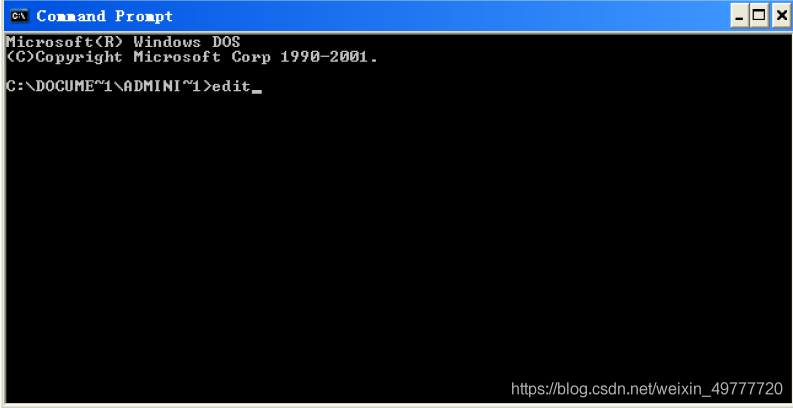

用edit命令打开文本编辑，编辑程序。

编辑程序并保存为asm文件，取名为t1。

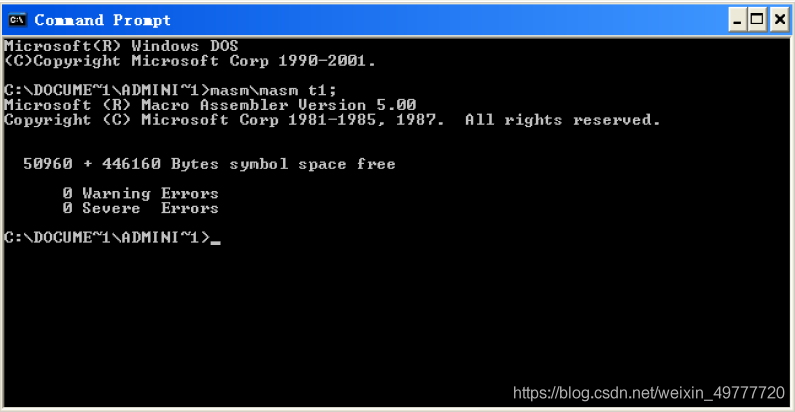

用masm t1；命令编译为obj文件。

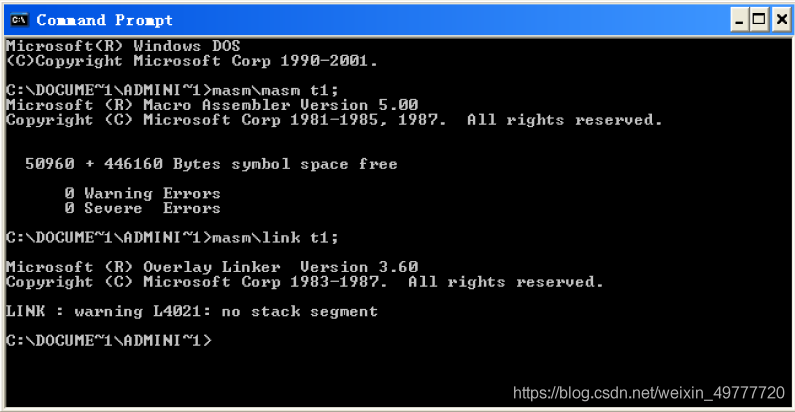

用link t1；命令编译为exe文件。

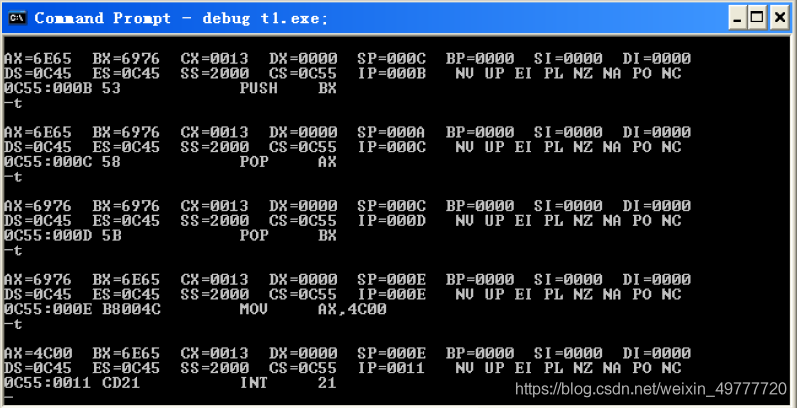

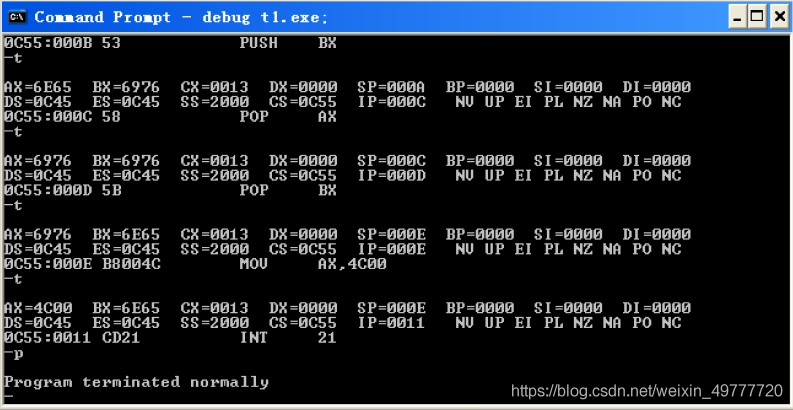

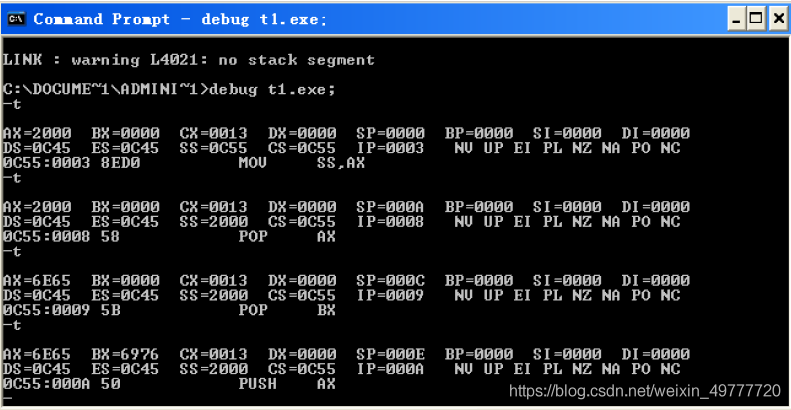

用debug t1.exe；命令来运行程序。

最后int 要用p命令来运行。

dw伪指令

dw 0123h, 0456h,0789h,0abch,0defh,0fedh,0cbah,0987h

例一：从cs:0开始存储后面的数据

assume cs:code
code segment

    dw 0123h,0456h,0789h,0abch,0defh,θfedh,0cbah,0987h

start:  mou bx,0
        mou ax,0

        mou cx,8
    s:  add ax,cs:[bx]
        add bx,2
        loop s

        mov ax,4c00h
        int 21h
code ends
end start

start和end start 共同决定程序的开始位置，跳过dw命令。

例二：将数据逆序存放在段代码中使用栈

assume cs:codesg
codesg segment

    dw 0123h,0456h,0789h,0abch,0defh,θfedh,0cbah,0987h
    dw 0,0,0,0,0,0,0,0

start:  mov ax,cs
        mov ss,ax
        mov sp,30h

        mov bx,0
        mov cx,8
    s:  push cs:[bx]
        add bx,2
        loop s

        mov bx,0
        mov cx,8
   s0:  pop cs:[bx]
        add bx,2
        loop s0

        mov ax,4c00h
        int 21h
codesg ends
end start

多段程序

可以通过多段程序将数据段地址（ds），栈的段地址（ss）确定下来，方便调用。

assume cs:code,ds:data,ss:stack

data segment
    dw 0123h,0456h,0789h,0abch,0defh,θfedh,0cbah,0987h
data ends

stack segment
    dw 0,0,0,0,0,0,0,0
stack ends

code segment
start:  mov ax,stack
        mov ss,ax
        mov sp,16

        mov ax,data
        mov ds,ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h
code ends
end start

db伪指令

将abcd转化为ascii码，从cs:0开始写入。

db 'abcd'

例：将一段字符转化为小写，另一段字符转化为大写

assume cs:codesg,ds:datasg

datasg segment
    db'BaSiC'
    db'iNfOrMaTiOn'
datasg ends

codesg segment
start:  mov ax,datasg
        mov ds,ax
        mov bx,0
        mov cx,5

    s:  mou al,[bx]
        and al,11011111B
        mov [bx],al
        inc bx
        loop s

        mov bx,5
        mov cx,11

   s0:  mov al,[bx]
        or al,00100000B
        mov [bx],al
        inc bx
        loop s0

        mou ax,4c00h
        int 21h
codesg ends
end start

用内存保存段地址

assume cs:codesg,ds:datasg
datasg segment
    db 'ibm            '
    db 'dec            '
    db 'dos            '
    db 'uax            '
    dw 0
datasg ends

codesg segment
start:  mov ax,datasg
        mov ds,ax
        mov bx,0

        mov cx,4
   s0:  mov ds:[40h],cx
        mov si,θ
        mov cx,3

    s:  mov al,[bx+si]
        and al,11011111b
        mov [bx+si],al
        inc si
        loop s

        add bx,16
        mov cx,ds:[40h]
        loop s0

        mov ax,4c00h
        int 21h
codesg ends
end start

还可用栈来保存段地址

dd伪指令

dd命令：定义双字节数据。

dd 1

dup操作符

db/dw/dd 重复次数 dup (重复的数据)

offset操作符

获取编译器处理符号的偏移地址。

assume cs:codesg
codesg segment
start:  mov ax, offset start    ;相当于mov ax,0
    s:  mov ax,offset s         ;相当于mov ax,3
codesg ends
end start
